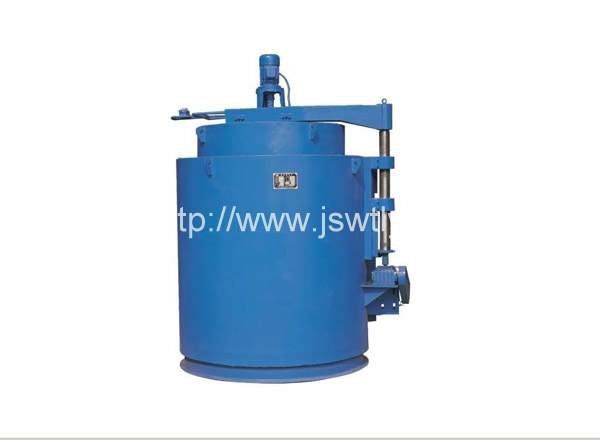

气体渗碳炉是周期作业式电炉，主要供碳钢机件的气体渗碳等用。与电炉控制柜配合使用可自动控制及自动记录电炉的温度本电炉结构主要由炉体、加热元件和温控系统组成。
　　炉体外壳由型钢及钢板焊接而成，内用质高铝泡沫砖砌筑成炉膛.保温层采用硅酸铝耐火纤维、硅藻土（或蛭石粉）散料结构，以提高炉体保温性能。
　　加热元件安放在搁丝砖上，并有电阻丝小钩使其定位。
　　炉盖的升降均有液压升降机构来完成，其动力由10/25液压装置提供。当需将炉盖升起时，只要开动液压装置，炉盖即徐徐上升；如需炉盖下降，只要旋松液压装置中内螺纹截止阀，炉盖即缓缓下降。
　　在升降轴处，有两限位开关，当升降轴上升时，下面一个限位开关自动切断电动风机电源，以免操作发生危险；当炉盖升足时，上面一个限位自动切断液压装置的电源，以防升降轴顶出油缸发生意外。在炉盖上方设有水冷却的试样管、取气孔、排气孔，如与红外线co2分析仪配合及改装，则可进行碳势自动控制的工艺操作。
　　炉膛内有一耐热板焊接成炉罐及料筐，被处理工件安放在料筐内。为使被处理工件均匀的与渗碳气体接触，在炉壳上装有通风机，用来强制气流循环，以使炉内温度和气体均匀。在风机轴套上有一防止漏气的密封装置，并采用冷却水冷却。
　　本电炉的液体滴入系统备有可进行三种液体同时滴入的滴量器，并可通过流量计及针形阀控制其流量。
